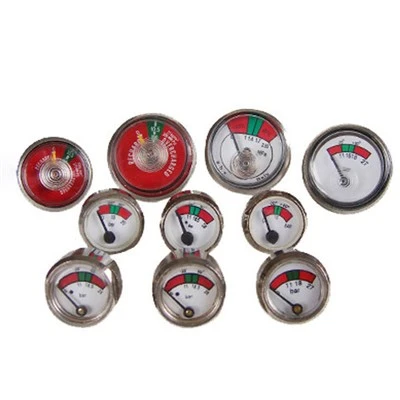

Tlakomer pre hasiace prístroje využíva dizajn kruhového číselníka so systémom indikácie ukazovateľa. Meradlo je pripojené k ventilu hasiaceho prístroja cez závitové rozhrania a tvorí tak kompletnú zostavu displeja tlaku.
Výber závisí od konštrukcie ventilu hasiaceho prístroja, požiadaviek na inštaláciu a kompatibility závitov.
Štruktúra manometra hasiaceho prístroja
Displej vytáčania
Číselník poskytuje oblasť odčítania tlaku. Poloha ukazovateľa sa mení podľa podmienok vnútorného tlaku, čo umožňuje vizuálnu kontrolu bez rozoberania hasiaceho prístroja.
Mechanizmus ukazovateľa
Vnútorný indikačný mechanizmus prenáša zmeny tlaku na pohyb ukazovateľa na stupnici.
Kryt merača
Vonkajšie puzdro chráni vnútorné komponenty a poskytuje montážnu konštrukciu na inštaláciu na zostavy hasiacich prístrojov.
Pripojenie závitu
Závitové pripojenie je navrhnuté pre integráciu s kompatibilnými komponentmi ventilu. Dostupné špecifikácie závitov zahŕňajú:
Kompatibilita modelu tlakomeru
Rôzne zostavy hasiacich prístrojov môžu vyžadovať rôzne veľkosti meradiel a špecifikácie pripojenia.
Podľa špecifikácií produktu sú dostupné modely:
| Položka | Kód č. | Priemer | Niť |
|---|---|---|---|
| 1 | XH-FAC-02-01 | Ø37 | M10*1 / M10*1-12,5 / 1/8-27NPT |
| 2 | XH-FAC-02-02 | Ø35 | M10*1-12,5 / 1/8-27NPT |
| 3 | XH-FAC-02-03 | Ø23 | M10*1 / M10*1-12.5 |
| 4 | XH-FAC-02-04 | Ø23 | M10*1 / M10*1-12.5 |
| 5 | XH-FAC-02-05 | Ø25 | M10*1 / M8*1 |
Možnosti priemeru
Dostupné veľkosti priemerov:
Možnosti vlákna
Dostupné kombinácie závitov zahŕňajú možnosti s metrickým závitom a závitom NPT.
Pred objednávkou by zákazníci mali potvrdiť:
Tieto informácie pomáhajú pri výbere vhodného modelu na prispôsobenie zostavy.
Výkonnostné funkcie tlakomeru hasiaceho prístroja
Viac veľkostí meradiel
Produktový rad ponúka päť modelov s rôznymi dizajnmi priemerov vrátane konfigurácií Ø37, Ø35, Ø23 a Ø25.
Rôzne konfigurácie vlákien
Viacero možností závitov umožňuje, aby meradlo zodpovedalo rôznym dizajnom ventilov hasiacich prístrojov.
Kompaktný dizajn inštalácie
Kruhová konštrukcia podporuje inštaláciu na ventily hasiacich prístrojov s obmedzeným montážnym priestorom.
Dodávka náhradných komponentov
Produkt môže byť dodaný pre potreby výroby, údržby a výmeny hasiacich prístrojov.
Aplikácie hasiacich prístrojov
Tento komponent na zobrazenie tlaku je určený pre zostavy hasiacich prístrojov vyžadujúcich indikáciu stavu tlaku.
Typické aplikácie zahŕňajú:
Správny model by sa mal vybrať podľa špecifikácií hasiaceho prístroja a požiadaviek na pripojenie ventilu.
Inšpekčný a výrobný proces Xinhao
Kontrola vzhľadu
Povrch ciferníka, kryt a vonkajšie komponenty sú pred odoslaním skontrolované.
Kontrola závitov
Pripojovací závit sa kontroluje podľa zvolenej špecifikácie, vrátane M10*1, M10*1-12,5, M8*1 a 1/8-27NPT.
Montážna inšpekcia
Dokončená zostava meradla sa skontroluje, aby sa potvrdila inštalácia komponentov a stav konštrukcie.
Kontrola displeja
Štruktúra ukazovateľa a číselníka sú pred dodaním skontrolované.
FAQ
1. S akými hasiacimi systémami je možné tento tlakomer integrovať?
Tlakomer je určený pre zostavy hasiacich prístrojov a môže byť konfigurovaný podľa rôznych konštrukcií ventilov, požiadaviek na pripojenie a modelov hasiacich prístrojov.
2. Ako Xinhao riadi rôzne špecifikácie rozchodov pre zákaznícke projekty?
Xinhao dodáva viacero konfigurácií meradiel, vrátane rôznych priemerov a možností závitov, aby zodpovedali špecifickým požiadavkám zákazníkov na montáž.
3. Sú k dispozícii vlastné riešenia tlakomerov pre OEM výrobu?
áno. OEM riešenia môžu byť vyvinuté podľa technických výkresov, rozmerov, špecifikácií závitov, požiadaviek na vzhľad a štandardov balenia.
4. Môže Xinhao podporovať prispôsobené objednávky s rôznymi kombináciami modelov?
áno. Xinhao podporuje spoluprácu s výrobcami hasiacich prístrojov, distribútormi a dodávateľmi projektov poskytovaním komponentov trysiek, prispôsobených konfigurácií a podpory výroby.
5. Sú tieto trysky vhodné pre rôzne systémy hasiacich látok?
Táto séria je navrhnutá špeciálne pre zostavy suchých práškových hasiacich prístrojov. Rôzne hasiace prostriedky vyžadujú zodpovedajúce štruktúry trysiek, aby sa zabezpečila kompatibilita s hasiacim systémom.
Vyžiadajte si cenovú ponuku
Hľadáte vhodný komponent na zobrazenie tlaku pre svoj projekt montáže hasiaceho prístroja?
Dodávateľom a distribútorom požiarnej techniky poskytujeme informácie o produktoch, potvrdenie špecifikácií a podporu OEM.
Kontaktujte nás pre:
