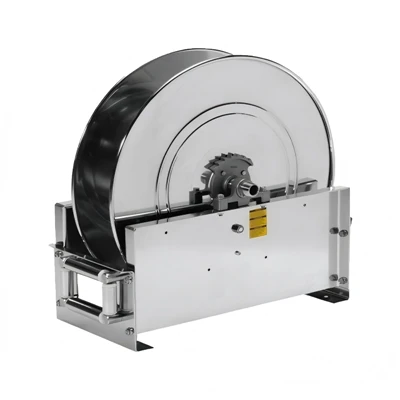

Nerezový hadicový navijak

Prečítajte si špecifikáciu od hadice smerom von

Hadica je jedným z najužitočnejších východiskových bodov pri prezeraní dostupných konfigurácií.

Dodávané údaje obsahujú tri rozmerové kombinácie hadíc:

Tieto rozmery sú spárované s rôznymi veľkosťami pripojenia a dĺžkami hadíc.

Najmenšia uvedená hadica má 13 × 19 mm, zatiaľ čo najväčšia 25 × 35 mm. Stredná konfigurácia je 19 × 30 mm.

Tento postup je užitočný pri porovnávaní fyzikálnych požiadaviek rôznych hadicových systémov pred zvážením rozmerov cievok.

Dĺžka Zmení pracovný dosah

V dodaných špecifikáciách sú zahrnuté tri dĺžky hadíc:

15 m, 23 m a 30 m.

• • Možnosť 30 m sa objaví pri konfigurácii hadice 13 × 19 mm.
• • Dĺžka 15 m je k dispozícii s konfiguráciou hadíc 19 × 30 mm a 25 × 35 mm.
• • Možnosť 23 m je uvedená s hadicou 19 × 30 mm.

Dĺžka hadice by sa mala zvážiť podľa vzdialenosti medzi pevnou polohou cievky a zamýšľaným pracovným bodom. Dlhšia hadica poskytuje iný pracovný dosah, ale musí byť prispôsobená zodpovedajúcej konfigurácii cievky.

Tlak a teplota sú samostatné body výberu

Dodávané údaje identifikujú tri maximálne úrovne tlaku:

• • 37 barov
• • 38 bar
• • 42 barov

Najvyšší uvedený tlak je spojený s konfiguráciou hadice 25 × 35 mm.

Teplota je špecifikovaná samostatne, s maximálnou teplotou 99 stupňov.

Tieto dve hodnoty by sa nemali považovať za vzájomne zameniteľné ukazovatele. Tlak sa vzťahuje na tlakovú požiadavku hadicového systému, pričom teplota označuje uvedenú hornú hranicu teploty.

Presná konfigurácia by mala byť pred nákupom potvrdená oproti úplnej špecifikácii.

Rozmery pripojenia Postupujte podľa konfigurácie

Informácie o NPT poskytujú ďalší jasný rozdiel medzi dostupnými verziami.

• • Pre hadicu 13 × 19 mm má navijak 1/2 NPT samičí výstup a 1/2 NPT samčí vstup.
• • Pre hadicu 19 × 30 mm sú obe veľkosti pripojenia 3/4 NPT.
• • Pre hadicu 25 × 35 mm sa prípojky zvýšia na 1 NPT.

Pri výmene alebo novej inštalácii by sa tieto detaily pripojenia mali skontrolovať podľa spojovacej rúrky alebo rozhrania zariadenia.

nerezový hadicový navijak Konštrukcia v pracovnej oblasti

Materiál kotúča sa stáva relevantným, keď sa zariadenie umiestni do svojho skutočného prevádzkového prostredia.

Hadicová stanica v blízkosti umývacích činností, vlhkých oblastí alebo často čistených zariadení má iné okolité podmienky ako stanica umiestnená v suchom sklade.

Nehrdzavejúca oceľ môže byť preto zvažovaná, keď je potrebné, aby odkrytá štruktúra cievky vyhovovala pracovnému prostrediu, kde vlhkosť a bežné čistenie tvoria súčasť bežnej prevádzky.

Materiál by sa mal stále posudzovať spolu s prevádzkovou teplotou, tlakom, špecifikáciou hadice a podmienkami inštalácie. Výber materiálu sám o sebe neurčuje, či je konfigurácia vhodná pre konkrétny hadicový systém.

Trojrozmerné verzie

Dodané informácie o výkrese identifikujú tri čísla veľkostí.

A a B zostávajú na úrovni 645 mm a 610 mm vo všetkých troch verziách.

Zmeny sa vyskytujú v zostávajúcich rozmerových referenciách.

• • Veľkosť č. . 1 má najmenšie uvedené rozmery C, D, E a F.
• • Veľkosť č
• • Veľkosť č. 3 zachováva C, D a F rovnaké hodnoty ako č. veľkosti. 2, ale zväčšuje E na 400 mm.

Tieto rozmery by sa mali pred výberom zodpovedajúcej veľkosti skontrolovať oproti dostupnému inštalačnému priestoru.

Úplná technická špecifikácia

Nasledujúca tabuľka uchováva dodané údaje vrátane opakovaných záznamov s rôznymi hodnotami hmotnosti.

Maximálna teplota: 99 stupňov

Opakované riadky neboli zlúčené ani spriemerované, pretože dodaný zdroj obsahuje samostatné hodnoty hmotnosti.

Čo znamenajú čísla pre inštaláciu

Špecifikáciu je možné zobraziť v troch vrstvách.

• • Hadica prvej vrstvy -:Vnútorný a vonkajší priemer určuje základné rozmery hadice.
• • Systémové pripojenie druhej vrstvy -:Výstup a vstup NPT identifikujú usporiadanie pripojenia.
• • Fyzická inštalácia tretej vrstvy -:Rozmery č. a A–F určujú priestor potrebný pre zostavu cievky.

To znamená, že žiadosť o cenovú ponuku by mala v ideálnom prípade obsahovať prevádzkové požiadavky aj požiadavky fyzickej inštalácie.

Napríklad zadanie iba „30 m hadice“ neidentifikuje úplnú konfiguráciu. Je potrebné určiť priemer hadice, tlak, veľkosť pripojenia a príslušné rozmery cievky.

Príklady konfigurácie z dodaného sortimentu

Nerezový hadicový navijak pre zásobovanie požiarnej techniky

Produkt sa nachádza v širšom sortimente výroby požiarnych zariadení v spoločnosti Ningbo Xinhao Fire Fighting Equipment Co., Ltd.

Podľa oficiálnej stránky spoločnosti O nás bola spoločnosť Xinhao Fire založená v roku 2016 a vyrába hasiace prístroje a hasičské vybavenie. Sortiment produktov zahŕňa požiarne hadice, navijaky požiarnych hadíc, skrine na požiarne hadice, požiarne monitory, ventily požiarnych hydrantov, požiarne trysky a ďalšie vybavenie požiarnej ochrany.

Spoločnosť uvádza, že medzi jej výrobné zariadenia patrí 8 hlbokoťažných strojov, 1 automatický hlbokoťažný stroj, 6 zváracích strojov, linka na výrobu lakov, plniaca linka, zariadenia na povrchovú úpravu, 3 hydraulické a vzduchové tlakové skúšobné stroje, leštiace zariadenia, kovacie zariadenia.

Informácie o nás tiež popisujú výrobné a distribučné operácie podporované manažmentom a technickým personálom so skúsenosťami v oblasti požiarnej ochrany, spolu s procesmi-riadenia kvality a po{1}}predaja. Spoločnosť uvádza, že jej produkty prešli certifikáciou systému kvality- ISO9001 a že získala Certifikát typového schválenia kvality vydaný čínskym ministerstvom verejnej bezpečnosti na posúdenie zhody produktov protipožiarnej ochrany.

Toto pozadie je relevantné, keď sa hadicový navijak nakupuje ako súčasť širšieho programu vybavenia požiarnej ochrany, a nie ako izolovaný komponent.

Výber konfigurácie bez dohadov

Praktická kontrola špecifikácií môže nasledovať v tomto poradí:
