Technické špecifikácie
Sortiment navijakov je k dispozícii s rôznymi priemermi hadíc, dĺžkami hadíc, menovitými tlakmi a veľkosťami pripojenia NPT. Tieto konfigurácie umožňujú kupujúcim vybrať si vhodnú kombináciu podľa zamýšľanej protipožiarnej inštalácie.
| Hrubá hmotnosť (kg) | Maximálny tlak (bar) | Vnútorný priemer hadice (mm) | Vonkajší priemer hadice (mm) | Výstup hadice NPT vonkajší závit | Vstup navijaka NPT s vnútorným závitom | Dĺžka hadice (m) | Veľkosť č. |
|---|---|---|---|---|---|---|---|
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
| 17 | 19 | 19 | 27 | 3/4 | 3/4 | 12 | 1 |
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
Ďalšie údaje o hmotnosti a tlaku
| Hrubá hmotnosť (kg) | Maximálny tlak (bar) | Veľkosť č. |
|---|---|---|
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
Uvedené konfigurácie pokrývajú vnútorný priemer hadíc od 10 mm do 19 mm, vonkajší priemer hadíc od 15 mm do 27 mm, dĺžky hadíc od 12 m do 21 m a maximálny tlak 17 bar alebo 21 bar. Možnosti pripojenia zahŕňajú konfigurácie 3/8, 1/2 a 3/4 NPT.
Konfigurácia hadice a pripojenia
Hadica je dôležitou súčasťou celkovej zostavy navijaka, pretože jej priemer, dĺžka, menovitý tlak a veľkosť pripojenia určujú, ako možno zariadenie integrovať do protipožiarneho systému.
Dostupné konfigurácie zahŕňajú:
- • Vnútorný priemer hadice 10 mm s vonkajším priemerom 15 mm
- • Vnútorný priemer hadice 13 mm s vonkajším priemerom 19 mm
- • Vnútorný priemer hadice 19 mm s vonkajším priemerom 27 mm
- • Dĺžka hadíc 12 m, 15 m a 21 m
- • Možnosti pripojenia 3/8, 1/2 a 3/4 NPT
Výstup hadice používa vonkajší závit NPT, zatiaľ čo vstup navijaka používa vnútorný závit NPT. Kupujúci by si mali pred objednávkou overiť požadovanú konfiguráciu pripojenia v porovnaní s existujúcim protipožiarnym potrubím alebo zariadením.
Praktický dizajn pre vedenie hadíc

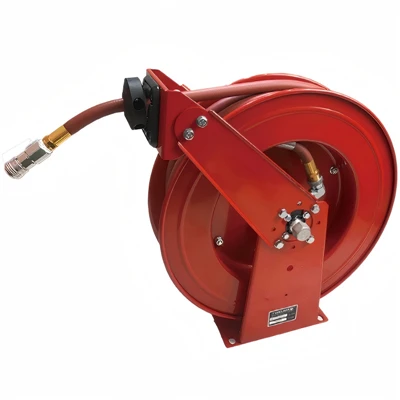

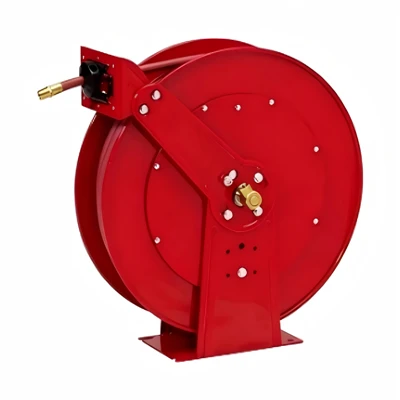

Kovová hadicová cievka poskytuje definovanú skladovaciu štruktúru pre hadicu namiesto toho, aby ju nechala voľne usporiadanú okolo oblasti inštalácie. To pomáha udržiavať organizovanú polohu zariadenia a poskytuje vyhradené miesto na skladovanie hadíc.
Organizované skladovanie
Hadica je navinutá okolo konštrukcie cievky, keď sa nepoužíva, čo pomáha udržiavať zariadenie usporiadané v určenej oblasti inštalácie.
Riadené nasadenie
Usporiadanie cievky umožňuje vytiahnutie hadice z jej skladovacej polohy, keď je potrebné hasičské vybavenie.
Prístupná poloha zariadenia
Správne umiestnená cievka uľahčuje identifikáciu a prístup k hadici. Inštalácia by mala zohľadňovať dispozíciu okolitej budovy a požadovanú prístupovú plochu.
Jednoduchšia rutinná kontrola
Pevná poloha hadice môže uľahčiť vizuálnu kontrolu. Personál údržby môže skontrolovať hadicu, štruktúru cievky, pripojenia a okolitú oblasť ako súčasť bežnej kontroly zariadenia.
Výber tlaku a hadice
Pri výbere vhodnej konfigurácie je potrebné zvážiť tlak a rozmery hadice spoločne. Dostupné údaje zahŕňajú maximálne hodnoty tlaku 17 barov a 21 barov.
Konfigurácie hadíc pokrývajú tri kombinácie priemerov:
| Vnútorný priemer hadice | Vonkajší priemer hadice | Dostupná dĺžka hadice |
|---|---|---|
| 10 mm | 15 mm | 15 m / 21 m |
| 13 mm | 19 mm | 15 m / 21 m |
| 19 mm | 27 mm | 12 m |
Tieto špecifikácie poskytujú rôzne možnosti konfigurácie pre projekty s rôznymi požiadavkami na hadice. Vybraný model by mal byť zladený so skutočným systémom protipožiarnej ochrany a nemal by sa vyberať len podľa dĺžky hadice.
Možnosti pripojenia NPT
Konfigurácia pripojenia je ďalším dôležitým faktorom pri výbere produktu.
Dostupné kombinácie zahŕňajú:
| Výstup hadice NPT vonkajší závit | Vstup navijaka NPT s vnútorným závitom |
|---|---|
| 3/8 | 3/8 |
| 1/2 | 1/2 |
| 3/4 | 3/4 |
Veľkosti výstupu a prívodu by sa mali pred inštaláciou skontrolovať v porovnaní s požadovanými komponentmi potrubia a pripojenia. Potvrdenie týchto podrobností počas fázy cenovej ponuky môže pomôcť znížiť problémy s kompatibilitou počas montáže.
Aplikácie
Kovový hadicový navijak možno začleniť do usporiadania zariadení na ochranu pred požiarmi v rôznych komerčných a priemyselných prostrediach.
Obchodné budovy
Administratívne budovy, komerčné nehnuteľnosti a iné zariadenia môžu používať zariadenie na navíjanie hadíc ako súčasť ich určených protipožiarnych opatrení.
Sklady
Sklady a distribučné zariadenia môžu používať organizované zariadenia na skladovanie hadíc na miestach, kde je potrebné dostupné hasičské vybavenie.
Továrne a dielne
Priemyselné výrobné priestory a dielne môžu vyžadovať vyhradené skladovanie hadíc v závislosti od ich stavebného usporiadania a konštrukcie požiarnej ochrany.
Verejné a inštitucionálne zariadenia
Školy, verejné budovy, úrady a inštitucionálne zariadenia môžu tiež vyžadovať organizované vybavenie požiarnymi hadicami v určených priestoroch.
Konečná aplikácia a spôsob inštalácie by mali vždy zodpovedať platným požiadavkám projektu a miestnym predpisom o požiarnej ochrane.
Úvahy o inštalácii
Správne umiestnenie je dôležité pre dostupnosť aj bežnú údržbu. Pred inštaláciou by kupujúci a dodávatelia mali skontrolovať dostupnú stenu alebo montážnu plochu, okolité vybavenie, smer rozmiestnenia hadice a polohu pripojenia.
Medzi kľúčové úvahy patrí:
- • Dostupný inštalačný priestor
- • Montážna poloha
- • Smer rozvinutia hadice
- • Kompatibilita pripojenia
- • Prístup okolo cievky
- • Vzdialenosť od okolitého zariadenia
- • Požiadavky na miestnu inštaláciu
Miesto inštalácie by malo umožňovať prístup k hadici bez zbytočných prekážok.
Sprievodca výberom produktu
Výber vhodnej konfigurácie začína skutočnými požiadavkami inštalácie a nie jednoduchým výberom najväčšej alebo najdlhšej hadice.
Krok 1: Potvrďte priemer hadice
Skontrolujte požadovaný vnútorný a vonkajší priemer podľa zamýšľaného protipožiarneho systému.
Krok 2: Skontrolujte dĺžku hadice
Dostupné dĺžky hadíc zahŕňajú 12 m, 15 m a 21 m. Vhodná dĺžka by mala byť určená podľa inštalačného plánu a požadovaného pokrytia.
Krok 3: Skontrolujte požiadavku na tlak
Dostupné špecifikácie maximálneho tlaku zahŕňajú 17 barov a 21 barov. Zvolená konfigurácia by mala zodpovedať požiadavkám systému.
Krok 4: Potvrďte pripojenia NPT
Skontrolujte, či sú požadované veľkosti výstupného a prívodného pripojenia 3/8, 1/2 alebo 3/4.
Krok 5: Potvrďte množstvo
Pre komerčné projekty alebo distribučné objednávky potvrďte požadované množstvo a konfiguráciu pre každú dávku pred výrobou.
Výroba a kontrola kvality
Výroba by sa mala riadiť potvrdenou konfiguráciou produktu, aby rozmery hadice, špecifikácie pripojenia a ďalšie požiadavky zostali konzistentné počas celej objednávky.
Všeobecný výrobný proces zahŕňa:
- • Kontrola požiadavky:Technické požiadavky, množstvo, konfigurácia hadice, detaily pripojenia a ďalšie špecifikácie sú skontrolované pred výrobou.
- • Potvrdenie konfigurácie:Vybraný priemer hadice, dĺžka hadice, menovitý tlak, veľkosť pripojenia a ďalšie podrobnosti sú potvrdené.
- • Výroba a montáž:Cievka a súvisiace komponenty sa vyrábajú a montujú podľa potvrdenej konfigurácie.
- • Kontrola kvality:U hotových výrobkov sa kontroluje vzhľad, stav montáže a súlad s potvrdenými špecifikáciami.
- • Balenie a preprava:Hotové výrobky sú balené podľa objednávky a prepravných požiadaviek.
Pri opakovanom nákupe môže zachovanie potvrdených špecifikácií pomôcť udržať konzistenciu medzi rôznymi objednávkami.
Obstarávanie a vlastná konfigurácia
Pre dodávateľov, distribútorov, dodávateľov protipožiarnych zariadení a nákupcov projektov výber produktu často zahŕňa viac ako jednu špecifikáciu.
Pri vyžiadaní cenovej ponuky môžu kupujúci poskytnúť:
- • Požadované množstvo
- • Vnútorný a vonkajší priemer hadice
- • Požadovaná dĺžka hadice
- • Požiadavka na maximálny tlak
- • Veľkosť pripojenia NPT
- • Požiadavky na inštaláciu
- • Projektové výkresy, ak sú k dispozícii
- • Požiadavky na balenie alebo dodanie
Dodané technické informácie je možné následne preskúmať a určiť vhodnú konfiguráciu.
Prečo zvoliť túto konfiguráciu
Dostupné špecifikácie poskytujú niekoľko kombinácií priemeru hadice, dĺžky, menovitého tlaku a veľkosti pripojenia namiesto toho, aby obmedzovali kupujúcich na jedno pevné usporiadanie hadice.
Medzi hlavné výhody obstarávania patria:
- • Konfigurácie s viacerými priemermi hadíc
- • Možnosti dĺžky hadice 12 m, 15 m a 21 m
- • Špecifikácie tlaku 17 bar a 21 bar
- • Možnosti pripojenia 3/8, 1/2 a 3/4 NPT
- • Vymazať konfiguračné informácie pre výber projektu
To uľahčuje kupujúcim porovnanie dostupných špecifikácií s ich existujúcim systémom protipožiarnej ochrany pred zadaním objednávky.
FAQ
Na čo sa používa navijak na kovovú hadicu?
Používa sa na uloženie a usporiadanie požiarnej hadice, pričom je hadica k dispozícii na kontrolované nasadenie, keď je potrebné hasičské vybavenie.
Aké veľkosti hadíc sú k dispozícii?
Uvedené konfigurácie zahŕňajú vnútorné priemery hadíc 10 mm, 13 mm a 19 mm, so zodpovedajúcimi vonkajšími priemermi 15 mm, 19 mm a 27 mm.
Aké dĺžky hadíc sú k dispozícii?
Dostupné dĺžky hadíc uvedené v špecifikáciách sú 12 m, 15 m a 21 m.
Aké tlakové stupne sú k dispozícii?
Dodávané špecifikácie zahŕňajú maximálny tlak 17 bar a 21 bar.
Aké veľkosti pripojenia NPT sú k dispozícii?
Dostupné konfigurácie pripojenia zahŕňajú 3/8, 1/2 a 3/4 NPT. Výstup hadice je špecifikovaný ako vonkajší závit NPT a vstup cievky ako vnútorný závit NPT.
Môžem požiadať o konkrétnu konfiguráciu?
áno. Kupujúci môžu poskytnúť požadovaný priemer hadice, dĺžku, menovitý tlak, veľkosť pripojenia, množstvo a projektové požiadavky na potvrdenie konfigurácie pred objednávkou.
Vyžiadajte si konfiguráciu produktu
Pre novú inštaláciu požiarnej ochrany, projekt výmeny zariadenia, objednávku na distribúciu alebo program opakovaného obstarávania poskytnite požadované špecifikácie hadice, požiadavky na pripojenie, množstvo a informácie o inštalácii. Vybraná konfigurácia sa potom môže porovnať so zamýšľanou aplikáciou pred cenovou ponukou a výrobou.
