Konfigurácia kábla a technické údaje
Typ kábla,{0}}prierezová špecifikácia, dĺžka, napätie, prúd, príslušenstvo a celková hmotnosť sú dôležité faktory pri výbere vhodnej konfigurácie cievky. Nasledujúce údaje poskytujú dostupné kombinácie káblov a zodpovedajúce čísla.
| Príslušenstvo | Špecifikácia kábla (mm²) | Dĺžka kábla (m) | Volt (V) | Amp (A) | Hmotnosť (kg) | Hmotnosť (kg) | Zodpovedajúce č. |
|---|---|---|---|---|---|---|---|
| Kábel, zástrčka, zásuvka | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kábel (bez zástrčky a zásuvky) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kábel, zástrčka, zásuvka | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| Kábel (bez zástrčky a zásuvky) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| Kábel (bez zástrčky a zásuvky) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| Signálny kábel | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Kábel (bez zástrčky a zásuvky) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| Kábel (bez zástrčky a zásuvky) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| Kábel (bez zástrčky a zásuvky) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| Kábel (bez zástrčky a zásuvky) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Kábel (bez zástrčky a zásuvky) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| Kábel (bez zástrčky a zásuvky) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| Kábel (bez zástrčky a zásuvky) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| Sieťový kábel | -- | 20 | -- | -- | -- | 20 | 4 |
| Kábel (bez zástrčky a zásuvky) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| Kábel (bez zástrčky a zásuvky) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| Kábel (bez zástrčky a zásuvky) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| Kábel (bez zástrčky a zásuvky) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| Sieťový kábel | -- | 30 | -- | -- | -- | 24 | 5 |
| Kábel (bez zástrčky a zásuvky) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Kábel (bez zástrčky a zásuvky) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| Kábel, zvárací horák | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| Kábel, zvárací horák | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| Plochý kábel, kábel nie je súčasťou dodávky | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| Kábel (bez zástrčky a zásuvky) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
Poznámka: Dva stĺpce hmotnosti sú zachované tak, ako je uvedené v pôvodných technických údajoch. Zodpovedajúce čísla a hodnoty štýlu{1}}dimenzií sa tiež zachovajú bez reinterpretácie. Pred zverejnením týchto polí ako rozmerových špecifikácií si prosím potvrďte zamýšľaný význam týchto polí u dodávateľa alebo technického výkresu.
Jarný-princíp fungovania

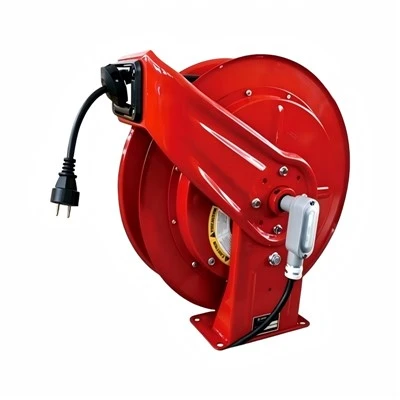

Elektrický káblový navijak poháňaný pružinou využíva uloženú mechanickú energiu na pomoc pri navíjaní kábla.
Keď sa kábel vytiahne smerom von, navijak sa otáča a vnútorná pružina akumuluje napätie. Akonáhle sa kábel uvoľní, pružina poháňa kotúč v opačnom smere, čím sa kábel vráti späť do jeho uloženej polohy.
Prevádzkový cyklus možno chápať ako:
Potiahnite → Roztiahnuť → Použiť → Uvoľniť → Zatiahnuť → Uložiť
Tento mechanický princíp činnosti robí navijak vhodný pre pracovné prostredie, kde je potrebné elektrické káble opakovane predlžovať a vracať.
Správa káblov pre pracovné oblasti
Voľné elektrické káble môžu zaberať podlahovú plochu a sťažiť organizáciu pracovných priestorov. Zaťahovacia cievka poskytuje vyhradené miesto na uloženie kábla a zároveň umožňuje operátorovi prístup k požadovanej dĺžke kábla.
Nastaviteľný pracovný dosah
Obsluha môže predĺžiť kábel z jeho uloženej polohy smerom k pracovnej oblasti. Požadovaný dosah závisí od zvolenej dĺžky kábla a montážnej polohy.
Automatický návrat kábla
Po uvoľnení kábla pomáha pružinový mechanizmus s jeho vrátením na cievku. To znižuje ručné navíjanie kábla počas bežnej prevádzky.
Znížený voľný kábel
Nepoužitý kábel zostáva navinutý okolo cievky namiesto toho, aby bol ponechaný cez pracovnú stanicu, podlahu alebo oblasť vybavenia.
Centralizované káblové úložisko
Navijak vytvára pevný úložný bod pre elektrický kábel, čo môže zjednodušiť organizáciu káblov okolo často používaného zariadenia.
Možnosti elektrickej konfigurácie
Dostupné údaje pokrývajú viacero konfigurácií elektrických káblov, od nízko{0}}aplikácií signálnych káblov po konfigurácie zváracích káblov s vyšším{1}}napätím.
Príklady v rámci dodaných špecifikácií zahŕňajú:
- • 24 V signálový kábel s 3 A
- • 220 V konfigurácie s 10 A
- • 380 V konfigurácie s 10 A, 16 A, 20 A a 30 A
- • 90 V zvárací kábel s 400 A
- • Konfigurácie sieťových káblov bez špecifikovaného napätia alebo prúdu
Tieto hodnoty sú špecifické pre konfiguráciu-a nemali by sa považovať za univerzálne elektrické hodnotenie pre každú cievku. Požiadavky na kábel, napätie, prúd, konektor a aplikáciu by sa mali pred objednaním zhodovať.
Dĺžka kábla a pracovná vzdialenosť
Dĺžka kábla určuje, ako ďaleko môže dosiahnuť elektrické pripojenie od miesta inštalácie cievky.
Dodávané konfigurácie zahŕňajú dĺžky káblov od 9 m do 70 m, v závislosti od typu kábla a zodpovedajúcej konfigurácie.
| Dĺžka kábla | Príklady konfigurácií |
|---|---|
| 9 m | Konfigurácie kábla 220 V |
| 12 m | 380 V a konfigurácie signálneho kábla |
| 13 m | Konfigurácia plochého kábla |
| 15 m | Viacero konfigurácií napájacích a zváracích káblov |
| 20 m | Konfigurácie súvisiace so sieťou, napájaním a zváraním- |
| 21 m | 380V napájací kábel |
| 23 m | Zvárací kábel a 380 V kábel |
| 25 m | 380V napájací kábel |
| 30 m | 380 V napájací a sieťový kábel |
| 70 m | 380V napájací kábel |
Konfigurácie dlhších káblov vyžadujú vhodnú kapacitu cievky a mali by sa posudzovať spolu s priemerom kábla, hmotnosťou a prevádzkovými požiadavkami.
Príslušenstvo a možnosti káblov
Dostupné konfigurácie zahŕňajú niekoľko usporiadaní príslušenstva. Niektoré vstupy sú dodávané s káblom aj zástrčkou/zásuvkou, zatiaľ čo iné sú uvedené ako kábel bez zástrčky a zásuvky.
Dodávané možnosti zahŕňajú:
- • Kábel so zástrčkou a zásuvkou
- • Kábel bez zástrčky a zásuvky
- • Signálny kábel
- • Sieťový kábel
- • Zvárací kábel so zváracím horákom
- • Plochý kábel bez dodávaného kábla
Výber príslušenstva by mal zodpovedať pripájanému zariadeniu a zamýšľanej inštalácii.
Úvahy o montáži a inštalácii
Montážna poloha ovplyvňuje, ako sa kábel vysúva a vracia. Pred inštaláciou by sa mala vyhodnotiť poloha kotúča vo vzťahu k operátorovi, pripojenému zariadeniu a dostupnému pracovnému priestoru.
Dôležité úvahy zahŕňajú:
- • Montážna plocha a podpera
- • Smer výstupu kábla
- • Požadovaná pracovná vzdialenosť
- • Okolité zariadenie
- • Dráha pohybu kábla
- • Prístup na kontrolu a údržbu
Cievka by mala byť umiestnená tak, aby sa kábel mohol počas prevádzky prirodzene pohybovať bez zbytočného rušenia okolitými konštrukciami.
Aplikácie
Elektrický káblový navijak poháňaný pružinou možno použiť v prostrediach, kde je potrebné opakovane pristupovať k elektrickým káblom a vrátiť ich do definovanej skladovacej polohy.
Priemyselné pracovné stanice
Výrobní pracovníci majú prístup k elektrickej energii pre nástroje alebo vybavenie, pričom nepoužívané káble majú usporiadané.
Oblasti údržby
Údržbárske tímy sa často pohybujú medzi rôznymi pozíciami zariadení. Usporiadanie zaťahovacieho kábla môže poskytnúť pohodlný bod pripojenia v rámci definovanej pracovnej oblasti.
Workshopy
Dielne s často používaným elektrickým náradím môžu použiť káblové cievky na zníženie uvoľnených káblov okolo lavíc a pracovných zón.
Zváracie aplikácie
Dodávané špecifikácie zahŕňajú konfigurácie zváracích káblov s menovitým napätím 90 V a 400 A s dĺžkami kábla 15 m a 23 m. Tieto konfigurácie možno zvážiť pre kompatibilné aplikácie zváracích zariadení.
Oblasti strojov a zariadení
Káblové navijaky môžu byť tiež zabudované okolo strojov alebo zariadení, kde je potrebné elektrické káble počas prevádzky predĺžiť a následne uložiť.
Sprievodca výberom káblov
Výber správnej konfigurácie vyžaduje elektrické aj mechanické informácie.
1. Potvrďte elektrické zaťaženie
Pred výberom konfigurácie kábla skontrolujte požadované napätie a prúd zariadenia.
2. Identifikujte špecifikáciu kábla
Potvrďte požadovanú špecifikáciu prierezu kábla- a usporiadanie vodičov.
3. Určite požadovanú dĺžku
Zmerajte vzdialenosť medzi polohou kotúča a najvzdialenejším očakávaným pracovným bodom.
4. Skontrolujte kapacitu cievky
Priemer kábla, dĺžka kábla a hmotnosť kábla by mali zodpovedať kapacite vybranej cievky.
5. Potvrďte Príslušenstvo
Zistite, či aplikácia vyžaduje zástrčku, zásuvku, zvárací horák alebo iné usporiadanie pripojenia.
6. Skontrolujte pracovné prostredie
Zvážte miesto inštalácie, frekvenciu pohybu kábla, dostupný montážny priestor a okolité vybavenie.
Miesta údržby a prevádzky
Rutinná kontrola pomáha identifikovať káblové alebo mechanické problémy skôr, ako ovplyvnia normálnu prevádzku.
Odporúčané kontrolné body zahŕňajú:
- • Povrch kábla a stav izolácie
- • Stav zástrčky a zásuvky
- • Stav vinutia kábla
- • Správanie sa pri návrate pružiny
- • Kryt navijaka
- • Montáž komponentov
- • Elektrické pripojenia
Kábel by sa mal používať v rámci špecifikovaných elektrických a mechanických podmienok. Poškodené káble, konektory alebo abnormálny pohyb cievky by sa mali pred ďalším používaním skontrolovať.
Konfigurácia pre OEM a projektové objednávky
Rôzne stroje a elektrické systémy môžu vyžadovať rôzne kombinácie káblov. Z tohto dôvodu by sa obstarávanie projektu malo začať úplnými technickými informáciami a nie výberom cievky len na základe dĺžky kábla.
Kupujúci môžu poskytnúť:
- • Špecifikácia kábla
- • Požadovaná dĺžka kábla
- • Napätie
- • Aktuálny
- • Požiadavky na konektor
- • Spôsob inštalácie
- • Pracovné prostredie
- • Požadované množstvo
- • Informácie o zariadení alebo výkresy
Tieto informácie je možné skontrolovať a identifikovať vhodnú konfiguráciu z dostupného technického sortimentu.
Výroba a kontrola kvality
Po potvrdení konfigurácie môže výroba pokračovať podľa zvolených požiadaviek na kábel a cievku.
- • Technické potvrdenie:Špecifikácie káblov, dĺžka, elektrické požiadavky, príslušenstvo a informácie o inštalácii sú preskúmané.
- • Príprava komponentov:Požadované komponenty cievky, kábel, konektory a ďalšie špecifikované príslušenstvo sú pripravené podľa potvrdenej konfigurácie.
- • Montáž:Kábel a súvisiace komponenty sú zmontované s navíjacím mechanizmom podľa schválených požiadaviek.
- • Funkčná kontrola:Dokončená zostava sa kontroluje na navíjanie kábla, správanie sa pri sťahovaní, stav montáže a ďalšie dohodnuté požiadavky.
- • Konečné balenie:Produkty sú pripravené na odoslanie podľa množstva objednávky a požiadaviek na prepravu.
Prísna kontrola kvality zaisťuje konzistentnosť produktu pri opakovaných objednávkach.
Prečo používať jarný-dizajn?
Pružinový-mechanizmus poskytuje praktický spôsob spravovania káblov, ktoré sa opakovane vysúvajú a skladujú. Namiesto manuálneho navíjania celého kábla po každej operácii pomáha pri spätnom pohybe vnútorná pružina.
Dizajn môže pomôcť poskytnúť:
- • Automatické navíjanie kábla
- • Definované uloženie káblov
- • Flexibilnejší pracovný dosah
- • Znížené množstvo voľných káblov okolo zariadenia
- • Pohodlný prístup pre opakované operácie
Skutočná vhodnosť závisí od prispôsobenia cievky elektrickému káblu a pracovných podmienok aplikácie.
Informácie o obstarávaní
Dostupné konfigurácie pokrývajú rôzne špecifikácie káblov, dĺžky, elektrické parametre, príslušenstvo a zodpovedajúce čísla. To poskytuje kupujúcim niekoľko možností pri špecifikácii cievky pre elektrické zariadenia alebo priemyselné aplikácie.
Pre cenovú ponuku sa odporúča poskytnúť požadovanú špecifikáciu kábla, dĺžku, napätie, prúd, príslušenstvo, množstvo a informácie o inštalácii. Ak aplikácia zahŕňa zváracie zariadenie, integráciu stroja alebo iné špecializované elektrické systémy, technické výkresy alebo informácie o zariadení môžu byť tiež poskytnuté na kontrolu konfigurácie.
FAQ
Čo je pružinový-navíjač elektrického kábla?
Ide o zariadenie na ukladanie a správu káblov, ktoré využíva pružinový mechanizmus na pomoc pri zasúvaní elektrického kábla po jeho vysunutí.
Aké dĺžky káblov sú k dispozícii?
Dodávané technické údaje zahŕňajú konfigurácie od 9 m do 70 m v závislosti od typu kábla a zodpovedajúcej konfigurácie.
Aké elektrické hodnoty sú uvedené?
Dodávané údaje zahŕňajú konfigurácie 24 V, 220 V, 380 V a 90 V s hodnotami prúdu v rozsahu od 3 A do 400 A v závislosti od použitia kábla.
Sú súčasťou dodávky zástrčky a zásuvky?
Niektoré konfigurácie sú uvedené s káblom, zástrčkou a zásuvkou, zatiaľ čo iné sú špecifikované ako kábel bez zástrčky a zásuvky. Požadovanú konfiguráciu príslušenstva je potrebné potvrdiť pri objednávke.
Sú dostupné konfigurácie zváracích káblov?
áno. Dodávané údaje zahŕňajú zvárací kábel so zváracím horákom, s použitím kábla špecifikácie 1×75, s konfiguráciou 90 V a 400 A pri dĺžkach 15 ma 23 m.
Dá sa nakonfigurovať sieťový kábel?
Konfigurácie sieťových káblov sú zahrnuté v dodaných technických údajoch s dĺžkami 20 m a 30 m. Napätie a prúd sú pre tieto položky zobrazené ako nešpecifikované.
Ako mám vybrať konfiguráciu?
Najprv si overte špecifikáciu kábla, požadovanú dĺžku, napätie, prúd, príslušenstvo, podmienky inštalácie a prostredie aplikácie. Tieto detaily sa potom dajú zladiť s dostupnými konfiguráciami cievok.
